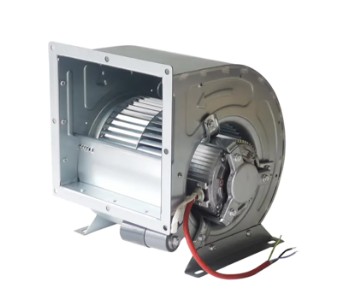

Wat is een industriële AC-centrifugaalventilator?

Een industriële AC centrifugaalventilaaanr is een ventilatieapparaat dat wordt aangedreven door wisselstroom (AC). Het kernwerkingsprincipe maakt gebruik van de middelpuntvliedende kracht die wordt gegenereerd door de rotatie van de waaier om lucht axiaal aan te zuigen, 90 graden te draaien en radiaal af te voeren. Vergeleken met axiaalventilaaanren kunnen centrifugaalventilatoren produceren hogere statische druk (doorgaans bereiken ze 500–3.000 Pa), waardoor ze bijzonder geschikt zijn voor industriële scenario's waarbij het overwinnen van kanaalweerstand, filterweerstand of luchttoevoer over lange afstanden vereist is.

Op basis van de waaierstructuur worden industriële AC-centrifugaalventilatoren hoofdzakelijk ingedeeld in drie typen: naar voren gebogen messen , naar achteren gebogen messen , en radiale bladen . Achterwaarts gebogen bladventilatoren bieden de hoogste efficiëntie (tot 85% of meer) met minder geluid, waardoor ze ideaal zijn voor langdurig continu gebruik. Voorwaarts gebogen bladventilatoren kunnen een hogere druk genereren bij dezelfde waaierdiameter, maar met een iets lager rendement. Radiaalbladventilatoren blinken uit in het verwerken van met stof beladen gassen en worden veel gebruikt in materiaaltransport- en ketelgeïnduceerde treksystemen.

Kernvoordelen voor industriële toepassingen

Mogelijkheid tot hogedrukluchttoevoer

In industriële ventilatiesystemen verhogen factoren zoals kanaallengte, aantal bochten en filterweerstand de systeemweerstand aanzienlijk. Gewone axiale ventilatoren bieden doorgaans een statische druk in het bereik van 50–200 Pa, wat onvoldoende is voor complexe kanaalvereisten. Industriële AC-centrifugaalventilatoren bieden echter een statische druk variërend van 500–3.000 Pa , waarbij sommige hogedrukmodellen zelfs overschrijden 5.000 Pa , gemakkelijk te overwinnen kanalen met meerdere secties, hoogrendementfilters en weerstand van de warmtewisselaar om voldoende luchtstroom aan het einduiteinde te garanderen.

Stabiele en betrouwbare werking

Industriële AC-centrifugaalventilatoren worden aangedreven door AC-inductiemotoren, waardoor er geen complexe elektronische commutatiecircuits nodig zijn. Hun eenvoudige structuur resulteert in lage uitvalpercentages. Onder standaard bedrijfsomstandigheden kunnen hoogwaardige industriële centrifugaalventilatoren een gemiddelde tijd tussen storingen (MTBF) van meer dan 30.000 uur , waarbij sommige modellen zijn voorzien van volledig koperen wikkelingen en kogellagers die tot 50.000 uur meegaan. Deze hoge betrouwbaarheid is van cruciaal belang voor non-stop essentiële toepassingen zoals de koeling van datacenters en de ventilatie van chemische fabrieken.

Uitgebreide dekking voor vermogen en specificaties

Industriële AC-centrifugaalventilatoren bestrijken een extreem breed vermogensbereik, van 50 W koelventilatoren voor kleine apparatuur to grote industriële ventilatie-units van meer dan 55 kW . Het luchtstroombereik varieert van 100 m³/u tot meer dan 100.000 m³/u, met waaierdiameters variërend van 100 mm tot 2.000 mm, waardoor aan vrijwel alle industriële behoeften kan worden voldaan, van nauwkeurige koeling van elektronische apparatuur tot grootschalige fabrieksventilatie.

Selectiecriteria en best practices

Sleutelselectieparameters

Bij het selecteren van een industriële AC-centrifugaalventilator moeten de volgende kernparameters uitvoerig in overweging worden genomen:

• Luchtstroom (Q) : Eenheid m³/h of m³/s, berekend op basis van het volume van de ventilatieruimte en de luchtverversingssnelheid
• Totale druk of statische druk (P) : Eenheid Pa, waarvoor berekening van de kanaalweerstand, filterweerstand en dynamisch uitlaatdrukverlies vereist is
• Vermogen (N) : Eenheid kW, geschat met behulp van de formule N = (Q × P) / (3600 × η × 1000), waarbij η het ventilatorrendement is
• Rotatiesnelheid (n) : Eenheidsrpm, typisch 1.450 tpm (4-polige motor) of 2.900 tpm (2-polige motor)
• Geluidsniveau : Eenheid dB(A), achterwaarts gebogen bladventilatoren zijn doorgaans 3–8 dB(A) stiller dan voorwaarts gebogen bladventilatoren
• Beschermingsgraad (IP) : IP54 of hoger aanbevolen voor vochtige of stoffige omgevingen

Toepassingsscenario's en selectiereferentie

Installatie- en bedieningsrichtlijnen

Om een efficiënte en stabiele werking van industriële AC-centrifugaalventilatoren te garanderen, moeten de volgende punten in acht worden genomen tijdens installatie en routineonderhoud:

1. Stichting Trillingsisolatie : Ventilatoren met een vermogen van meer dan 3 kW moeten worden uitgerust met trillingsisolatoren of -pads, waardoor de trillingsoverdracht met meer dan 80% wordt verminderd om interferentie met bouwconstructies en aangrenzende precisieapparatuur te voorkomen
2. Inlaatbescherming : Installeer een beschermend gaas bij de luchtinlaat met een maaswijdte van niet meer dan 20 mm om het binnendringen van vreemde voorwerpen en schade aan de waaier te voorkomen; voeg een filter met primair rendement toe in stoffige omgevingen
3. Flexibele verbinding : Gebruik flexibele verbindingen van canvas of siliconen (150–300 mm lang) tussen de inlaat/uitlaat van de ventilator en het kanaalwerk om directe overdracht van kanaalspanning op de ventilatorbehuizing te voorkomen
4. Gepland onderhoud : Inspecteer elke lagertemperatuur en smeerconditie 2.000 bedrijfsuren ; vet iedere keer vervangen 8.000 bedrijfsuren ; Maak jaarlijks de stofophoping in de waaier schoon – stofophoping met een dikte van meer dan 1 mm kan de efficiëntie met 5%–10% verminderen
5. Motorbeveiliging : Motoren van meer dan 2,2 kW moeten worden uitgerust met thermische overbelastingsrelais of motorbeschermers om doorbranden door een vergrendelde rotor of faseverlies te voorkomen

Kritieke factoren die de prestaties en levensduur beïnvloeden

Bedrijfsomgevingsomstandigheden

Voor elke stijging van de omgevingstemperatuur met 10°C verdubbelt de verouderingssnelheid van de isolatie van de motorwikkelingen ongeveer. Wanneer de omgevingstemperatuur hoger wordt 40°C moet het nominale motorvermogen worden verlaagd: 95% bij 45°C, 90% bij 50°C en 85% bij 55°C. In omgevingen met een hoge luchtvochtigheid (relatieve vochtigheid >85%) moeten volledig gesloten motoren met anticondensatieverwarmers worden geselecteerd om verslechtering van de isolatie door vochtabsorptie tijdens het uitschakelen te voorkomen.

Voor omgevingen die corrosieve gassen bevatten (zoals chemische werkplaatsen of galvaniseerfaciliteiten), moeten ventilatorwaaiers en behuizingen gemaakt zijn van 304 of 316 roestvrij staal of behandeld met een anti-corrosiecoating van epoxyhars. Bij gewone gegalvaniseerde staalplaten in zure omgevingen kan de levensduur worden verkort tot 30%–50% van de normale bedrijfsomstandigheden.

Systeemmatching en operationele puntoptimalisatie

De werkelijke werkingsefficiëntie van de ventilator hangt af van hoe goed het werkpunt overeenkomt met de prestatiecurve. Wanneer de systeemweerstand overmatig wordt ontworpen, verschuift het werkelijke werkpunt naar gebieden met hogere stroming en lagere druk, wat resulteert in verminderde efficiëntie en meer geluid. Door het aanpassen van de ventilatorsnelheid (variabele frequentieregeling) of de hoeken van de inlaatleischoepen kan het werkpunt worden teruggebracht naar de hoogrendementszone. Met variabele frequentie-toerentalregeling kunnen ventilatoren dat doen handhaaft de efficiëntie boven 80% binnen 70%–100% van de nominale luchtstroom , met aanzienlijke energiebesparingen: wanneer de luchtstroom daalt tot 80%, daalt het asvermogen tot 51,2% van het nominale vermogen (berekend volgens affiniteitswetten), waardoor een elektriciteitsbesparing van 30% tot 40% wordt bereikt in vergelijking met de regeling van de smoring.

Waaierbalans en trillingscontrole

Onbalans van de waaier is de belangrijkste oorzaak van overmatige trillingen in centrifugaalventilatoren. Volgens de ISO 1940-normen moeten industriële ventilatorwaaiers voldoen balansklasse G6.3 of G2.5 . Voor waaierdiameters groter dan 400 mm is velddynamische balancering bijzonder belangrijk: elke toename van 10 g·mm/kg in de resterende onbalans kan de levensduur van de lagers met ongeveer 15%–20% verkorten. Tijdens normaal bedrijf moet de effectieve trillingssnelheid bij ventilatorlagerhuizen hieronder worden geregeld 4,5 mm/sec (het "goede" cijfer volgens de ISO 10816-normen); onmiddellijke uitschakeling voor inspectie is vereist als deze hoger is dan 7,1 mm/s.

Strategieën voor verbetering van de energie-efficiëntie

Implementatie van variabele frequentieaandrijving

In systemen met een fluctuerende luchtstroombehoefte (zoals VAV-airconditioningsystemen of procesuitlaatsystemen) is het uitrusten van industriële AC-centrifugaalventilatoren met frequentieregelaars (VFD's) de meest effectieve energiebesparende maatregel. Het nemen van een 15 kW ventilator die 6.000 uur per jaar draait als voorbeeld: als de werkelijke gemiddelde bedrijfsbelasting 70% van de nominale belasting bedraagt, is het jaarlijkse energieverbruik met VFD-snelheidsregeling ongeveer 63.000 kWh , vergeleken met 90.000 kWh met vaste frequentiewerking en demperregeling, besparing 27.000 kWh jaarlijks met een energiebesparing van circa 30%. De terugverdientijd van de investering ligt doorgaans tussen de 1,5 en 2,5 jaar.

Motorupgrade met hoog rendement

Upgraden van oudere IE1- of IE2-efficiëntiemotoren naar IE3 (Premium-efficiëntie) of IE4 (Super Premium-efficiëntie) motoren kunnen het energieverbruik verder terugdringen. Voor een 11 kW, 4-polige motor als voorbeeld: IE2-efficiëntie is ongeveer 91%, IE3 ongeveer 93% en IE4 ongeveer 94%. Upgraden van IE2 naar IE3 bespaart ongeveer 1.320 kWh jaarlijks bij 6.000 bedrijfsuren; upgraden van IE3 naar IE4 bespaart extra 660 kWh . Hoewel hoogefficiënte motoren de aanschafkosten met 15% tot 30% verhogen, worden de totale levenscycluskosten aanzienlijk verlaagd.

Optimalisatie van systeemweerstand

Voor elke 100 Pa toename van de weerstand van het kanaalsysteem neemt het vermogen van de ventilatoras met ongeveer 5%–8% toe. De volgende maatregelen kunnen de systeemweerstand effectief verminderen:

• Minimaliseer onnodige bochten en verloopstukken; elke bocht van 90° voegt ongeveer toe 50–150 Pa van weerstand
• Selecteer filters met lage weerstand en vervang verstopte filtermedia regelmatig; verstopte filterweerstand kan vanaf het begin stijgen 100–200 Pa to 500–800 Pa
• Ontwerp de kanaaldoorsneden op de juiste manier, waarbij u de luchtsnelheid binnen het kanaal regelt 8–12 m/s bereik; een te hoge luchtsnelheid verhoogt het dynamische drukverlies aanzienlijk
• Reinig de stofophoping in het kanaal regelmatig; voor elke 1 mm toename van de stofophoping neemt de kanaalweerstand met ongeveer toe 3%–5%

Toekomstige ontwikkelingstrends

Met de vooruitgang van Industrie 4.0 en slimme productie, industriële AC centrifugaalventilaaanrs evolueren naar intelligentie, hoge efficiëntie en modulariteit. Slimme ventilatoren geïntegreerd met IoT-sensoren kan trillingen, temperatuur, stroom en andere parameters in realtime monitoren, met behulp van edge computing om de levensduur van lagers en de slijtage van de waaier te voorspellen. Dit maakt een verschuiving mogelijk van ‘gepland onderhoud’ naar ‘voorspellend onderhoud’, waardoor naar verwachting de ongeplande downtime zal worden verminderd 40%–60% .

Op het gebied van energie-efficiëntie worden industriële centrifugaalventilatoren van de nieuwe generatie toegepast permanente magneetondersteunde synchrone reluctantiemotoren (PMaSynRM) kan een efficiëntie bereiken die verder gaat dan de IE5-klasse, wat een verbetering van 3% tot 5% oplevert ten opzichte van traditionele inductiemotoren. Ondertussen kunnen biomimetische waaiers en voluten die zijn geoptimaliseerd door CFD-ontwerp (computational fluid dynamics) de luchtstroom vergroten door 8%–12% zonder het energieverbruik te verhogen en tegelijkertijd het geluid te verminderen 3–5 dB(A) .

Het modulaire ontwerp maakt de installatie, het onderhoud en de upgrade van ventilatoren eenvoudiger. Gestandaardiseerde motormodules, waaiermodules en controllermodules kunnen snel worden gecombineerd, waardoor de vervangingstijd van de waaier of motor ter plaatse wordt verkort ten opzichte van de traditionele 4–6 uur tot minder dan 1 uur , waardoor de impact van onderhoud op de productie aanzienlijk wordt geminimaliseerd.
